２、Ｒブレーキ回り組み付け（その２）

ブレーキシューの組み付け。

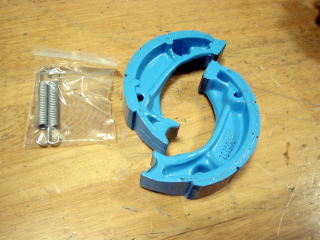

今回はデイトナのシューを使いますがシューｘ２とスプリングｘ２の構成で
１セットです。

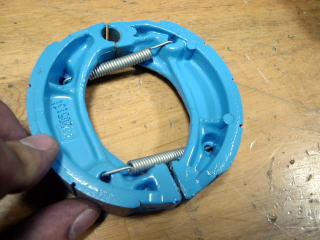

　こういう風に組み立てます。スプリングは互い違いに交差するように
セット。

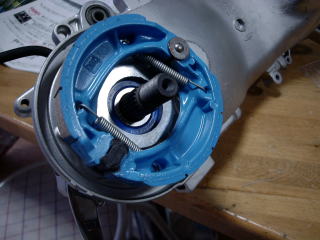

　クランクケースにセット。
セットする前に・・・クランクケースのブレーキの支点部（下の画像参照）
とブレーキカムとシューの接触部に薄くグリスを塗布しておいてください。
あくまでもうっすらとです。厚塗りするとグリスが飛び散って・・・ブレーキが
効かなくなる可能性があります。

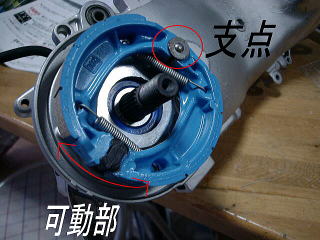

　可動のイメージはこんな感じ。
上の支点部を支点としてブレーキカムが動くとブレーキシューを広げさせる
ように可動させシューをホイールに押し付ける幹事でブレーキを効かせます。

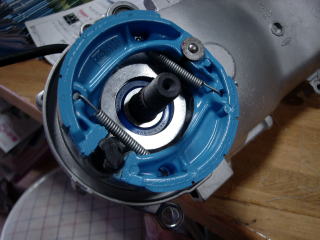

　これがブレーキを作動させた状態。
下のブレーキカムがブレーキシューを広げているのが分かるでしょうか・・・。

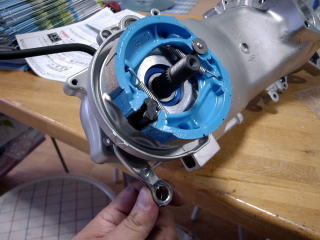

　組み付け後手でブレーキレバーを動かしてスムーズにブレーキが動くかを
チェック後、作業終了です。
